近场探头
PS-500
说明

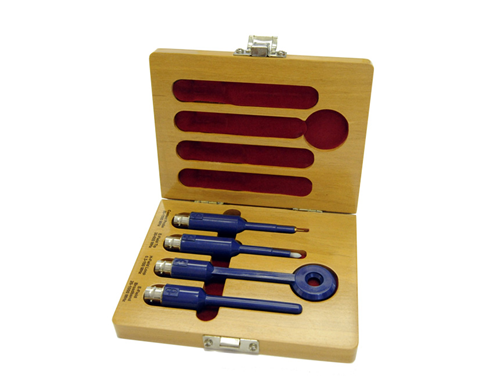

带触点探针的嗅探器探针PS-500是一套近场探针，由四个探针和一个自定义存储箱组成。该产品设计了性能和易用性。独特的设计允许轻松进入狭窄或难以到达的地方，同时减少手动定位或电缆放置的影响。细尖端和接触尖端探针是精确的电场探针，其特征是能够单独识别问题迹线或引脚。细尖端探针设计为对与源的距离极为敏感，从而可以轻松区分PCB上的迹线。独特的专利设计允许在窄至3密耳的单个迹线上进行测量。接触尖端探针允许与电路直接电接触。它的频率范围比细尖端探针更宽。就像精细尖端探针一样，接触尖端探针允许找到迹线或引脚的噪声源。宽带探头设计用于识别宽频率范围内的电场。
技术参数
探头 | H-Field loop | Broadband | Fine Tip | Contact Tip |
频率范围 类型 连接器 击穿电压 尖端的直流输入 重量 | 9kHz to 5GHz H-field BNC(f) 1kV N/A 113g | 50kHz to 5GHz E-field BNC(f) 1kV N/A 113g | 100kHz to 5GHz E-field BNC(f) 1kV N/A 113g | 400Hz to 5GHz E-field BNC(f) 1kV 50 VDC 113g |
