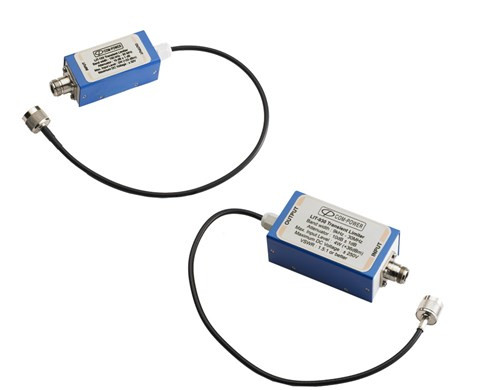

Com-Power 限幅器
LIT-153A&LIT-930A
特点
◆瞬态限制器有助于限制使用线路阻抗稳定网络（LISN）测量传导EMI发射时的瞬态。
◆LISN的RF输出端口和EMI测量仪器输入耦合到瞬态限制器。为了使RF信号能够通过EMC接收器进行监测，瞬态LImiter阻断来自LISN RF端口的电源电压，同时允许信号以很小的衰减通过。
◆由于射频信号必须通过，电源线上的任何短瞬变（几微秒或更短）也将通过。
◆这些短暂的瞬态通过瞬态限制器屏蔽EMI接收器输入。如果没有瞬态限制器，暴露的接收器输入将受到具有足够能量的瞬态的损害。
技术参数
型号 | LIT-153A | LIT-930A |
应用 | 传导发射（干扰电压）测试 | |
频率范围 | 150 kHz to 30 MHz | 9 kHz to 30 MHz |
插入损耗（带内） | 10 dB ±1 dB | |
最大输入电平 | 2Watts Continuous (+33 dBm) ±10 Volts DC (without damage) | 4Watts Continuous (+36 dBm) ±15 Volts DC (without damage) |
VSWR | 1:1.06 (average), 1:1.2 (max) | 1:1.02 (average), 1:1.2 (max) |
输入/输出连接器 | N-type (male) / N-type (female) | |
尺寸（L*W*H） | 79.5 x 38.2 x 35 mm | 102.7 x 55.6 x 37.5 mm |
