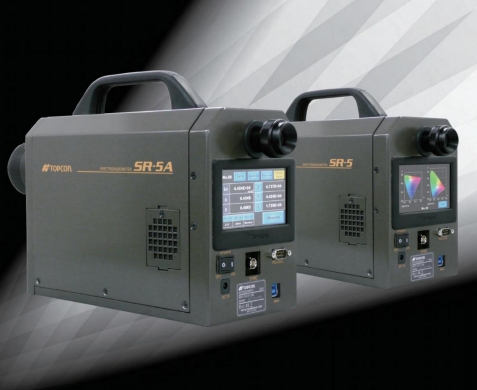

分光辐射计
SR-5 SERIES
描述：
TOPCON TECHNOHOUSE 的分光辐射计SR系列在对应高对比度及LED测量方面为先进产品，大量更新的SR-5 series，除了精度提升外，大幅缩短测量时间。SR-5系列分光辐射计采用了大尺寸触控屏，操作更为方便，是为新一代分光辐射计。
特点：
1、HDR（Hight Dynamic Range）测量
2、高速测量
3、易用性大幅提升
4、系统集成的适用性
规格参数：
SR-5 series
型号 | SR-5AS | SR-5A | SR-5 | |||||||||
光学系统 | 对物镜：f=82mm F2.5，目镜：观测视野5°，视度调整范围：±5diopt | |||||||||||
波长分散原理 | 衍射光栅 | |||||||||||
光亮采集 | 电子冷却型线性阵列传感器 | |||||||||||
测量角 | 2°/1°/0.2°/0.1° | |||||||||||
测量距离 | 250 -∞（从物镜金属件前端开始的距离） | |||||||||||
测量直径 （mmø） | 测定角
| 测定距离（nm）（从物镜金属件前端开始的距离） | ||||||||||
250 | 350 | 400 | 500 | 600 | 800 | 1000 | 2000 | 5000 | ||||
2° | 6.5 | 10.0 | 11.7 | 15.1 | 18.6 | 25.4 | 32.2 | 66.4 | 169 | |||
1° | 3.25 | 4.99 | 5.84 | 7.55 | 9.26 | 12.7 | 16.1 | 33.2 | 84.4 | |||
0.2° | 0.65 | 1.00 | 1.17 | 1.51 | 1.86 | 2.54 | 3.22 | 6.64 | 16.9 | |||
0.1° | 0.33 | 0.50 | 0.76 | 0.76 | 0.93 | 1.27 | 1.61 | 3.32 | 8.44 | |||
测量波长范围 | 380 – 780nm | |||||||||||
波长精度 | ±0.3nm（Hg波宽线上） | |||||||||||
光谱波宽 | 5nm以下（半波宽） | |||||||||||
波长分解能力 | 1nm | |||||||||||
测量模式 | 自动，手动（积分时间/频率），外部垂直同步信号输入，FIX（积分时间/频率） | |||||||||||
测量内容 | 分光辐射亮度（W·sr -1·m-2·nm-1） | |||||||||||
测量功能 | 辐射亮度（Le：W·sr -1·m-2），亮度（Lv：cd·m-2），三刺激值XYZ | |||||||||||
CIE 1931 色度坐标xy，CIE 1976色度坐标u1V1，相关色温度（Tc：K），偏差（duv） | ||||||||||||
主波长（nm），峰波值（nm），CIE表色系2°/10° | ||||||||||||
精度 | 亮度*1 | ±2%（针对标准光源A） | ||||||||||
色度*1
| 色度x：±0.0015、y：±0.001 （2°：0.0005 cd/m²-、1°：0.0015 cd/m²-、0.2°：0.0375 cd/m²、0.1°：0.15 cd/m²-） | 色度x：±0.0015、y：±0.001 （1°：0.0015 cd/m²-、0.2°：0.0375 cd/m²、0.1°：0.15 cd/m²-） | 色度x、y：±0.002 | |||||||||
重复精度 | 亮度*2
| 1.5%（0.0005 – 0.005 cd/m²） | 1.5%（0.001 – 0.1 cd/m²） | |||||||||
0.4%（0.005 – 0.1 cd/m²） | 0.3%（0.1 cd/m² - ） | |||||||||||
0.3%（0.1 cd/m² - ） | ||||||||||||
色度*3
| 0.005（0.0005 – 0.005 cd/m²） | 0.005（0.001-0.1 cd/m²） | ||||||||||
0.0015（0.005 – 0.1 cd/m²） | 0.0005（0.1 cd/m² - ） | |||||||||||
0.0005（0.1 cd/m² - ） | ||||||||||||
测量亮度范围 （针对标准光源A） | 测量角2° | 0.0001 – 1,500,000 cd/m² | 0.0005 – 1,500,000 cd/m² | 0.001 – 15,000 cd/m² | ||||||||
测量角1° | 0.0003 – 4,500,000 cd/m² | 0.0005 – 4,500,000 cd/m² | 0.003 – 45,000 cd/m² | |||||||||
测量角0.2° | 0.01 – 100,000,000 cd/m² | 0.0125 – 100,000,000 cd/m² | 0.075 – 125,000 cd/m² | |||||||||
测量角0.1° | 0.03 – 500,000,000 cd/m² | 0.05 – 500,000,000 cd/m² | 0.3 – 500,000 cd/m² | |||||||||
最小亮度显示（cd/m²） | 1.000E-06 | 1.000E-05 | ||||||||||
偏光特性 | 亮度：1%以下，分光辐射亮度：2%以下（400 -780nm） | |||||||||||
显示 | 4.3Wide触控屏LCD | |||||||||||
界面 | RS – 232C：波特率：4800/9600/19200/38400/57600/115200bps、数据长 ：7/8bits | |||||||||||
奇偶性：奇数/偶数/无、截止位：1/2bits | ||||||||||||
USB：USB3.0 | ||||||||||||
电源 | 专用AC电源适配器AC100W – 240V，50/60Hz，DC12V | |||||||||||
功率 | 约30W | |||||||||||
使用条件 | 温度：5 - 30℃ | 温度：0 - 35℃ | ||||||||||
湿度：80%R.H.以下（且无凝露） | ||||||||||||
外形尺寸 | 约422×130×244mm | |||||||||||
质量 | 约5.5kg（仅指主机） | |||||||||||
*1：针对标准光源A，NORMAL SPEED模式
*2：测量角2°，连续测量10次2σ，NORMAL SPEED模式
*3：测量角2°，连续10次（最大值 - 最小值），NORMAL SPEED模式
*SR-5AS为特需定制商品。
*测定距离指对物镜头金属件前端开始的距离。
*该技术参数表内的数值为设计基准值，和实际的直径可能有所出入。
