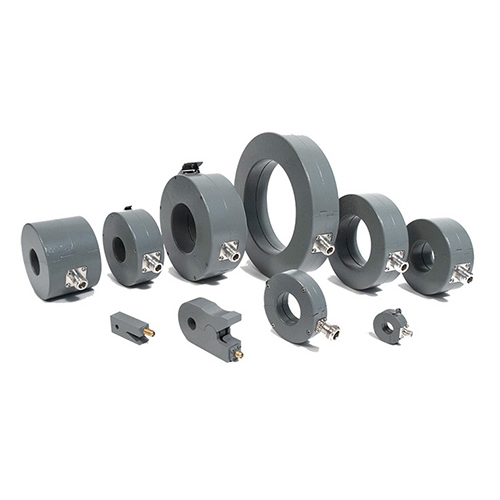

只要需要射频电流测量,就可以使用电流监测探头。电流测量是通过将载流导体放置在探头的“传感”窗口内,并用射频探测器测量探头的输出电压来进行的。探头的校准允许将测量的电压转换为电流。电流测量可以在每个探头配备的传输阻抗曲线所示的频率范围内进行。电路几乎没有负载,该技术允许被测设备在测量期间正常运行。
产品目录
型号 | 频率范围 | DBΩ (名义上) | ZTΩ (名义上) | 连接器 | 内径 (MM.) | 外径 (MM.) | 高度 (MM.) | 最大初级电流 DC-400Hz | 连续电流 (安培) | 峰值脉冲电流 | 校准夹具 |
F-110305-1005-1 | 10 kHz - 1 GHz | - | 1 | Type-N | 32 | 71 | 19 | 100 | 5 | 100 | FCC-MPCF-3-32-40/71/19 |
F-14 | 10 Hz - 500 kHz | -18 | 0.12 | Type-N | 32 | 94 | 64 | 400 | 5 | 500 | FCC-MPCF-1-32/94/64 |
F-14A | 10 Hz - 500 kHz | -18.5 | 0.12 | Type-N | 67 | 142 | 53 | 400 | 25 | 500 | FCC-MPCF-2-67/142/53 |
F-170302-1005-1 | 10 Hz - 50 MHz | -60 | 0.001 | Type-N | 40 | 80 | 19 | 20 | 2 | 2000A (8x20µs) | FCC-MPCF-2-32-40/71/19 |
F-170308-1005-1 | 10 Hz - 50 MHz | -3 | 0.7 | Type-N | 67 | 142 | 53 | 50 | 10 | 100 | FCC-MPCF-2-67/142/53 |
F-170317-1005-1 | 100 kHz - 300 MHz | 11 | 3.5 | Type-N | 305 | 395 | 51 | 1000 | 5 | 100 | FCC-MPCF-2-305/394/51 |
F-170329-1005-1 | 10 kHz - 30 MHz | 3 | 1.4 | Type-N | 67 | 142 | 53 | 1000 | 2 | 100 | FCC-MPCF-2-67/142/53 |
F-170705-1005-1 | 100 kHz - 30 MHz | 6 | 2 | Type-N | 67 | 142 | 53 | 750 | 10 | 100 | FCC-MPCF-2-67/142/53 |
F-170710-1005-1 | 10 kHz - 400 MHz | -9 | 0.35 | Type-N | 32 | 71 | 19 | 50 | 2 | 100 | FCC-MPCF-2-32-40/71/19 |
F-170804-1005-1 | 10 kHz - 400 MHz | 14 | 5 | Type-N | 65 | 104 | 19 | 150 | 2 | 100 | F-080902-1005-2 |
F-170804-1005-2 | 10 kHz - 250 MHz | 11 | 3.5 | Type-N | 65 | 104 | 19 | 750 | 2 | 100 | - |
F-180907-1005-1 | 10 kHz - 108 MHz | 14 | 5.0 | Type-N | 127 | 197 | 41 | 500 | 10 | 100 | FCC-MPCF-1-127/197/41 |
F-180907-1005-2 | 10kHz - 108MHz | Ø | 1 | Type-N | 127 | 197 | 41 | 500 | 10 | 100 | FCC-MPCF-1-127/197/41 |
F-180907-1005-3 | 10 Hz - 1 MHz | -20 | 0.1 | Type-N | 127 | 197 | 41 | 1000 | 10 | 100 | FCC-MPCF-1-127/197/41 |
F-190717-1005-1 | 100 Hz - 750 MHz | -47 | 0.0045 | Type-N | 40 | 98 | 38 | 200 | 2 | 3000/5000 | - |
F-2000-12mm | 10 MHz - 3 GHz | 23 | 14 | SMA | 12 | 37 | 17 | 100 | 1 | 10 | FCC-MPCF-2K Rev B |

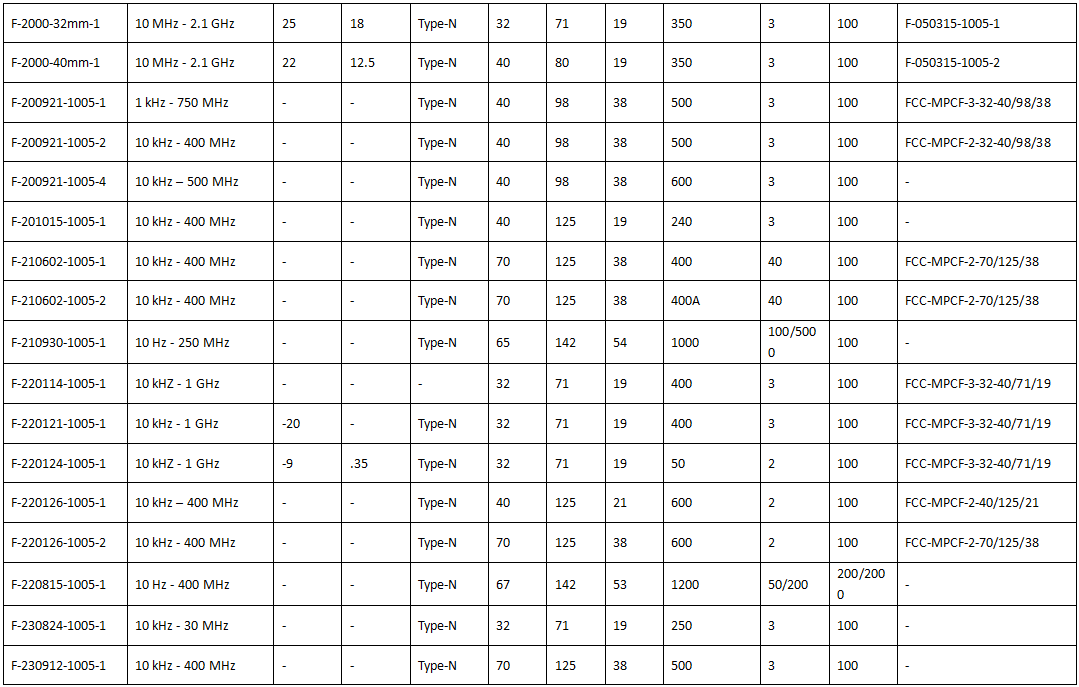

F-2000-32mm-1 | 10 MHz - 2.1 GHz | 25 | 18 | Type-N | 32 | 71 | 19 | 350 | 3 | 100 | F-050315-1005-1 |
F-2000-40mm-1 | 10 MHz - 2.1 GHz | 22 | 12.5 | Type-N | 40 | 80 | 19 | 350 | 3 | 100 | F-050315-1005-2 |
F-200921-1005-1 | 1 kHz - 750 MHz | - | - | Type-N | 40 | 98 | 38 | 500 | 3 | 100 | FCC-MPCF-3-32-40/98/38 |
F-200921-1005-2 | 10 kHz - 400 MHz | - | - | Type-N | 40 | 98 | 38 | 500 | 3 | 100 | FCC-MPCF-2-32-40/98/38 |
F-200921-1005-4 | 10 kHz – 500 MHz | - | - | Type-N | 40 | 98 | 38 | 600 | 3 | 100 | - |
F-201015-1005-1 | 10 kHz - 400 MHz | - | - | Type-N | 40 | 125 | 19 | 240 | 3 | 100 | - |
F-210602-1005-1 | 10 kHz - 400 MHz | - | - | Type-N | 70 | 125 | 38 | 400 | 40 | 100 | FCC-MPCF-2-70/125/38 |
F-210602-1005-2 | 10 kHz - 400 MHz | - | - | Type-N | 70 | 125 | 38 | 400A | 40 | 100 | FCC-MPCF-2-70/125/38 |
F-210930-1005-1 | 10 Hz - 250 MHz | - | - | Type-N | 65 | 142 | 54 | 1000 | 100/5000 | 100 | - |
F-220114-1005-1 | 10 kHZ - 1 GHz | - | - | - | 32 | 71 | 19 | 400 | 3 | 100 | FCC-MPCF-3-32-40/71/19 |
F-220121-1005-1 | 10 kHz - 1 GHz | -20 | - | Type-N | 32 | 71 | 19 | 400 | 3 | 100 | FCC-MPCF-3-32-40/71/19 |
F-220124-1005-1 | 10 kHZ - 1 GHz | -9 | .35 | Type-N | 32 | 71 | 19 | 50 | 2 | 100 | FCC-MPCF-3-32-40/71/19 |
F-220126-1005-1 | 10 kHz – 400 MHz | - | - | Type-N | 40 | 125 | 21 | 600 | 2 | 100 | FCC-MPCF-2-40/125/21 |
F-220126-1005-2 | 10 kHz - 400 MHz | - | - | Type-N | 70 | 125 | 38 | 600 | 2 | 100 | FCC-MPCF-2-70/125/38 |
F-220815-1005-1 | 10 Hz - 400 MHz | - | - | Type-N | 67 | 142 | 53 | 1200 | 50/200 | 200/2000 | - |
F-230824-1005-1 | 10 kHz - 30 MHz | - | - | Type-N | 32 | 71 | 19 | 250 | 3 | 100 | - |
F-230912-1005-1 | 10 kHz - 400 MHz | - | - | Type-N | 70 | 125 | 38 | 500 | 3 | 100 | - |

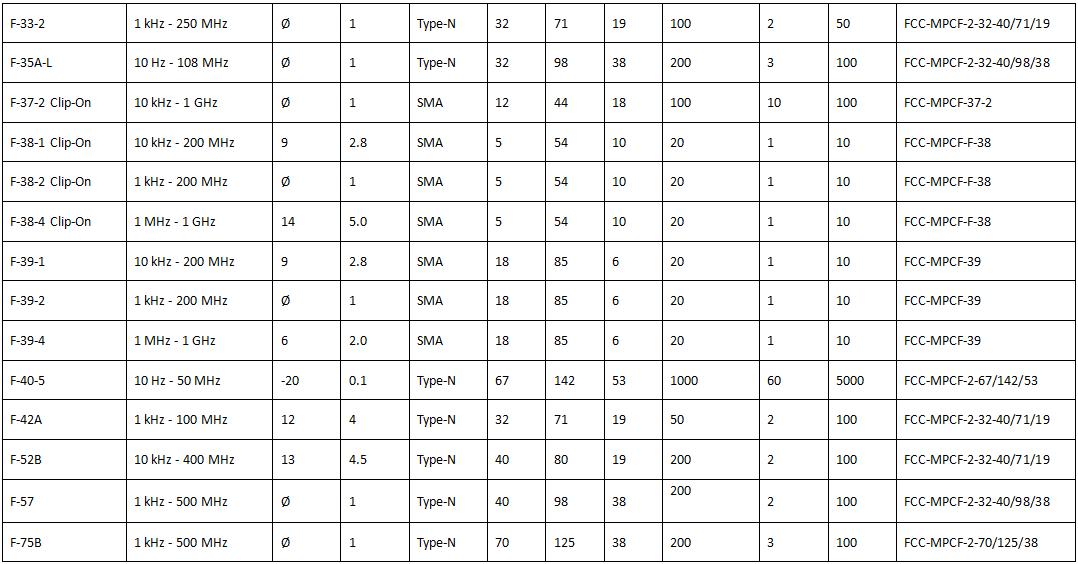

F-33-2 | 1 kHz - 250 MHz | Ø | 1 | Type-N | 32 | 71 | 19 | 100 | 2 | 50 | FCC-MPCF-2-32-40/71/19 |
F-35A-L | 10 Hz - 108 MHz | Ø | 1 | Type-N | 32 | 98 | 38 | 200 | 3 | 100 | FCC-MPCF-2-32-40/98/38 |
F-37-2 Clip-On | 10 kHz - 1 GHz | Ø | 1 | SMA | 12 | 44 | 18 | 100 | 10 | 100 | FCC-MPCF-37-2 |
F-38-1 Clip-On | 10 kHz - 200 MHz | 9 | 2.8 | SMA | 5 | 54 | 10 | 20 | 1 | 10 | FCC-MPCF-F-38 |
F-38-2 Clip-On | 1 kHz - 200 MHz | Ø | 1 | SMA | 5 | 54 | 10 | 20 | 1 | 10 | FCC-MPCF-F-38 |
F-38-4 Clip-On | 1 MHz - 1 GHz | 14 | 5.0 | SMA | 5 | 54 | 10 | 20 | 1 | 10 | FCC-MPCF-F-38 |
F-39-1 | 10 kHz - 200 MHz | 9 | 2.8 | SMA | 18 | 85 | 6 | 20 | 1 | 10 | FCC-MPCF-39 |
F-39-2 | 1 kHz - 200 MHz | Ø | 1 | SMA | 18 | 85 | 6 | 20 | 1 | 10 | FCC-MPCF-39 |
F-39-4 | 1 MHz - 1 GHz | 6 | 2.0 | SMA | 18 | 85 | 6 | 20 | 1 | 10 | FCC-MPCF-39 |
F-40-5 | 10 Hz - 50 MHz | -20 | 0.1 | Type-N | 67 | 142 | 53 | 1000 | 60 | 5000 | FCC-MPCF-2-67/142/53 |
F-42A | 1 kHz - 100 MHz | 12 | 4 | Type-N | 32 | 71 | 19 | 50 | 2 | 100 | FCC-MPCF-2-32-40/71/19 |
F-52B | 10 kHz - 400 MHz | 13 | 4.5 | Type-N | 40 | 80 | 19 | 200 | 2 | 100 | FCC-MPCF-2-32-40/71/19 |
F-57 | 1 kHz - 500 MHz | Ø | 1 | Type-N | 40 | 98 | 38 | 200
| 2 | 100 | FCC-MPCF-2-32-40/98/38 |
F-75B | 1 kHz - 500 MHz | Ø | 1 | Type-N | 70 | 125 | 38 | 200 | 3 | 100 | FCC-MPCF-2-70/125/38 |
