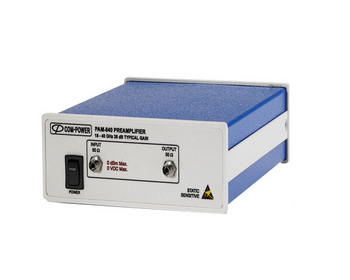

PAM-840A
说明
PAM-840A是一款宽带、高增益、台式微波前置放大器。PAM-840A的频率范围为18 GHz至40 GHz。此前置放大器主要用于EMC应用；然而，它可以用于需要低噪声和高信号放大的其他应用。简单的前面板由两个50欧姆匹配的2.9毫米空心连接器组成，用于输入和输出。前置放大器设计为在整个频率范围内具有最小变化的平坦增益。平坦的增益有助于在故障排除和研发阶段快速读取。PAM-840A的高增益和低噪声系数有效地提高了所有测量系统的系统灵敏度。它在电磁干扰（EMI）测试期间测量低电平信号时非常有效。它具有低VSWR和高反向隔离。PAM-840A前置放大器提高了系统灵敏度，增强了测量系统测量低电平信号的能力。它还为频谱分析仪或接收器提供输入隔离。
技术参数
频率范围 | 18 GHz to 40 GHz |
增益 | 37 dB |
增益平坦度 | ± 2.5 dB |
射频输入/输出 | 50Ω 2.9mm female |
VSWR（输入/输出） | 2.25:1 |
噪声系数 | <5 dB @ 25oc |
1dB压缩点功率 | 10dBm |
阻抗 | 50Ω |
连接器 | 2.92mm(f) |
电池运行时间 | 8小时 |
输入电源 | 15Vdc，500mA |
尺寸(长×宽×高) | 192×151×55mm |
重量 | 1.13kg |
参数图表
