线路阻抗稳定网络
LI-220C
说明
▲LI-220C线路阻抗稳定网络（LISN）提供了必要的测量平台，用于执行全球大多数商业产品标准所要求的电力线传导排放合规性测试。
▲LI-220C符合CISPR 16-1-2和ANSI C63.4。
▲LISN提供定义的稳定阻抗，并将EUT与电源影响隔离，从而提供准确和可重复的结果。
▲LI-220C包括一对容纳在一起的单导体网络，将与单相、两相或直流电力系统中的每个载流导体串联安装。第二对LI-220C可用于容纳三相电力系统（星形或三角形配置）。
▲此LISN使用空心电感器来防止饱和和磁导率变化。
▲LI-220C的安装板未涂漆，以便于在安装时连接到接地，这是由于高漏电流而造成的。
▲强烈建议使用瞬态限制器进行阻抗匹配，减少带外发射和测量仪器的瞬态保护，并可从Com-Power获得。
▲所有Com Power LISN均按照CISPR 16-1-2和ANSI C63.4的相关要求进行单独校准。阻抗、相位、隔离和插入损耗数据与校准证书一起随每个装置提供。
技术参数
依据标准 | CISPR 16-1-2 / ANSI C63.4 |
频率范围 | 9kHz～30MHz |
射频连接器 | 50Ω N-type (female) |
电流额定值 | 20A(AC)，14A(DC) |
额定电压 | 270Vac(50/60Hz)，380Vdc |
电感器 | 50Ω/50uH+5Ω(CISPR)，50uH&250uH(ANSI) |
尺寸（每个网络） | 19 x43x 39 cm |
重量（每个网络） | 9.3 kg |
插入损耗 | 0.5～6.5dB(9kHz～150kHz < 0.5 dB (150 kHz to 30 MHz) |
隔离 | 10～60dB(9kHz～150kHz) >60dB(150kHz～30MHz) |

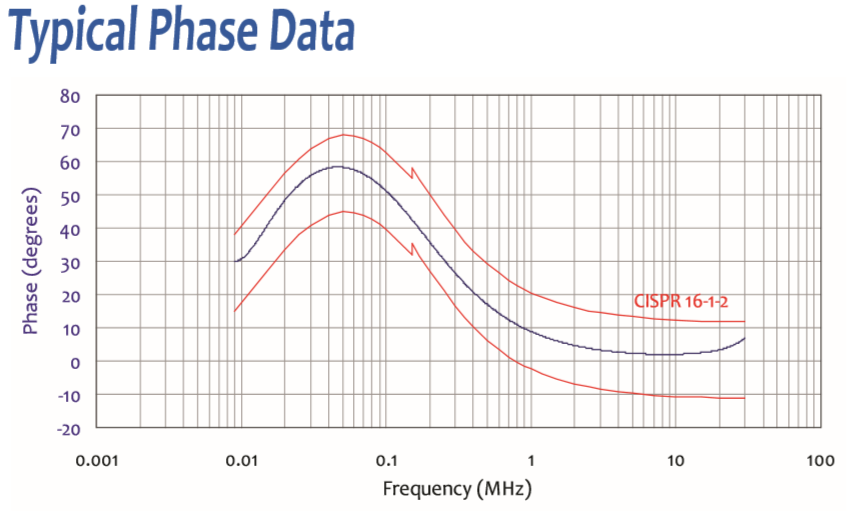

参数图表
