线性阻抗稳定网络

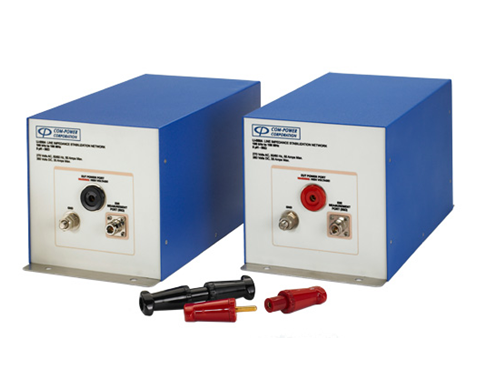

LI-550C
特点
▲ LI-550C线路阻抗稳定网络(LISN)提供了必要的测量平台,用于执行全球大多数商业产品标准所要求的电力线传导排放合规性测试。
▲ LI-550C符合CISPR 25(汽车EMC测试)和CISPR 16-1-2。
▲ LISN提供定义的稳定阻抗,并将EUT与电源影响隔离,从而提供准确和可重复的结果。
▲ LI-550C包括一对单独容纳的单导体网络,将与单相、两相或直流电力系统中的每个载流导体串联安装。第二对LI-550C可用于容纳三相电力系统(星形或三角形配置)。
▲ LI-550C在电源(电源输入)和EUT(电源输出)端口配备了Superior Electric SUPERCON®屏蔽插座。
▲ 包括用于连接到电源和EUT接线的匹配颜色编码插头。
▲ 此LISN使用空心电感器来防止饱和和磁导率变化。
▲ LI-550C的安装板未涂漆,以便于在安装过程中连接到接地,这对于高漏电流来说是至关重要的。
技术参数
依据标准 | CISPR 25 / CISPR 16-1-2 |
频率范围 | 100 kHz to 108 MHz |
射频连接器 | 50Ω N-type (female) |
电流额定值 | 50 Amperes(AC), 35 Amperes(DC) |
额定电压 | 270 VAC (Line to Ground), 380 VDC |
电感器 | 5 μH (air-core) |
尺寸(每个网络) | 38 x 19 x 19 cm |
重量(每个网络) | 3 kg |
插入损耗 | < 1 dB (100 kHz to 108 MHz) |
隔离 | > 20 - 40 dB (100 kHz to 3 MHz) > 40 dB ( 3 MHz to 108 MHz) |

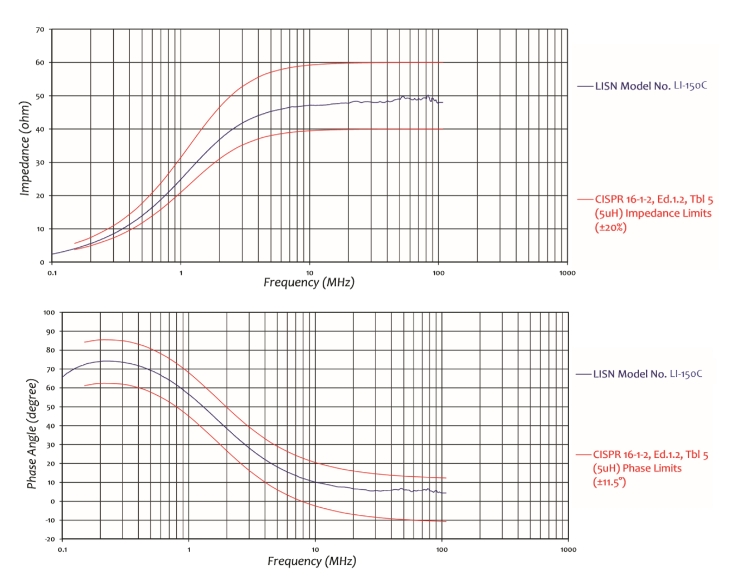

参数图表
