线性阻抗稳定网络
LI-3P-4X
特点

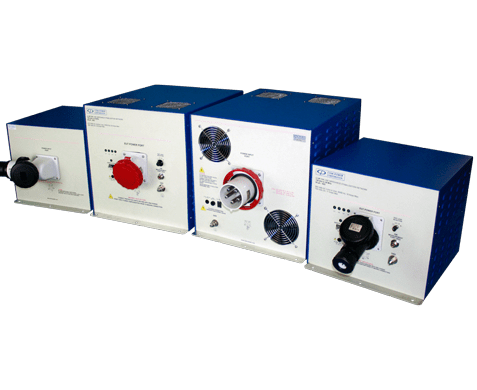

▲ LI-3P-4x系列由四个独立型号的四导体50Ω50μH线路阻抗稳定网络（LISN）组成。四种型号之间的主要区别在于它们各自的当前评级：
LI-3P-416 16安培（每条线路，连续）
LI-3P-432 32安培（每条线路，连续）
LI-3P-463 63安培（每条线路，连续）
LI-3P-4100 100安培（每条线路，连续）
▲ 这些LISN提供了必要的测量平台，用于根据MIL-STD-461、CE102、传导发射、射频电势、电源引线进行电力线传导发射合规性测试。LISN执行以下功能：
为被测设备（EUT）在其频率范围内提供定义的、稳定的电力线阻抗；
将EUT和测量电路与电源隔离，从而最大限度地减少其对测量的影响；
将干扰电压耦合到同轴测量端口，该端口连接。
LISN使用空心电感器来防止饱和和磁导率变化。
▲ 安装板未上漆，以便于在安装过程中连接到接地，这对于高漏电流来说是至关重要的。
▲ 每个LISN的侧板都装有百叶窗，用于冷却。LI-3P-463和LI-3P-4100还包括两个由后面板上的开关操作的内部冷却风扇。
技术参数
型号 | LI-3P-416 | LI-3P-432 | LI-3P-463 | LI-3P-4100 |
依据标准 | MIL-STD-461D/E/F/G | |||
电感 | 50Ω, 50 μH, (4) Conductor Network | |||
频率范围 | 10 kHz to 10 MHz | |||
插入损耗- 10 kHz to 150 kHz | <6 to <0.5 dB (decreasing linearly with the logarithm of frequency) | |||
插入损耗-150 kHz to 30 MHz | <0.5 dB | |||
隔离- 10 kHz to 200 kHz | >10 to >20 dB (increasing linearly with the logarithm of frequency) | |||
隔离- 200 kHz to 2 MHz | >20 to >35 dB (increasing linearly with the logarithm of frequency) | |||
隔离-2 MHz to 10 MHz | >35 dB | |||
电流（每条线路的最大连续电流） | 16 Amperes | 32 Amperes | 63 Amperes | 100 Amperes |
交流电压（最大值） | 500 Voltsrms (line to line), 288 Voltsrms (line to ground); 50 to 400 Hz | |||
直流电压（最大值） | 705 Volts DC | |||
远程接口电源输入 | 6 Volts DC (unregulated), 500 mA (LISN and RLI-100 Remote LISN Interface) | |||
冷却风扇电源输入 | Not Applicable | 15 Volts DC (unregulated), 500 mA | ||
电源输入端口插头
（固定在LISN底盘上） | Schneider Electric P/N: 83862 | Schneider Electric P/N: 83874 | Schneider Electric P/N: 81886 | Schneider Electric P/N: 81898 |
电源输入插座
（用于电源输入电缆） | Schneider Electric P/N: PKF16M745 | Schneider Electric P/N: PKF32M745 | Schneider Electric P/N: 81486 | Schneider Electric P/N: 81498 |
电源输出端口插座
（固定在LISN底盘上） | Schneider Electric P/N: PKF16F745 | Schneider Electric P/N: PKF32F745 | Schneider Electric P/N: 81286 | Schneider Electric P/N: 81298 |
电源输出端口插头
（适用于EUT电源电缆） | Schneider Electric P/N: PKE16M745 | Schneider Electric P/N: PKE32M745 | Schneider Electric P/N: 81386 | Schneider Electric P/N: 81398 |
射频测量端口 | 50Ω - N-Type (female) | |||
光纤端口 | Avago Duplex Latching POF Jack (LISN and RLI-100 Remote LISN Interface) | |||
远程接口电源输入端口 | 5.5/2.5 mm Power Jack (LISN and RLI-100 Remote LISN Interface) | |||
冷却风扇电源输入端口 | Not Applicable | 5.5/2.1 mm Power Jack | ||

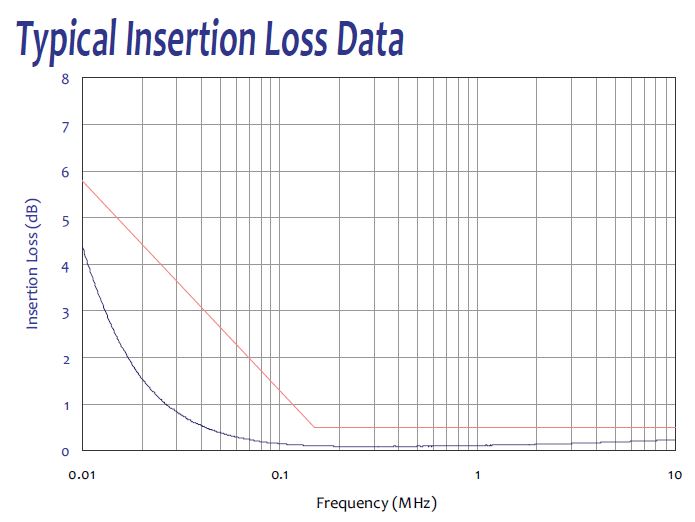

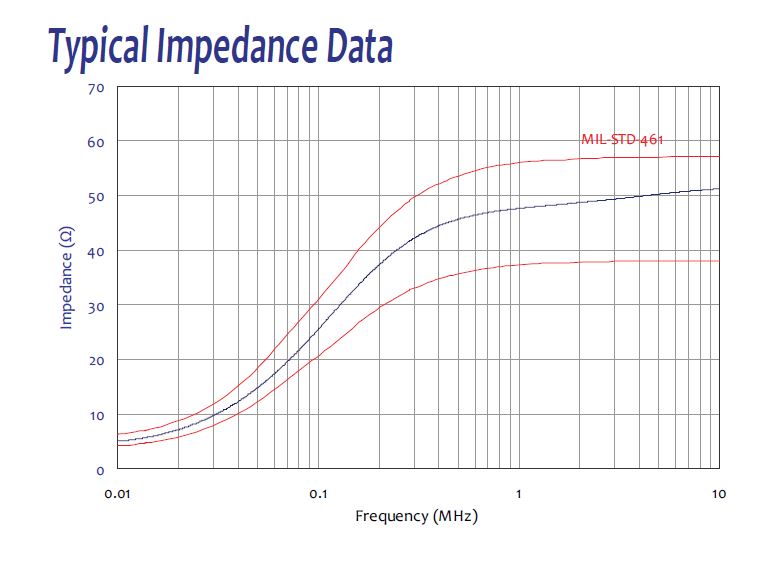

参数图表
