耦合去耦网络

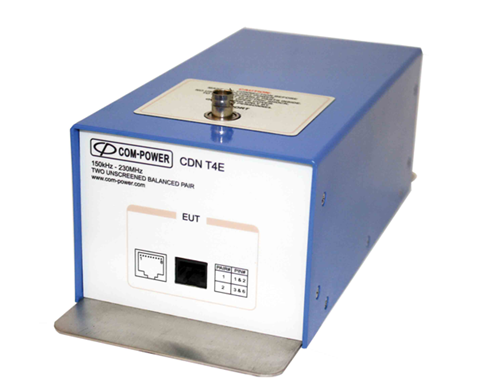

CDN-T4E
说明
根据IEC/EN 61000-4-6，用于电信（如以太网）的两个无屏蔽平衡对需要CDN-T4E进行传导抗扰度。它具有用于EUT和AE连接的RJ45连接器。CDN-T4E可以处理高达2安培的电流。射频干扰信号耦合端口为阴性BNC。它可以处理高达40V的射频输入电压。CDN的底面没有涂漆，以便于有效接地。此耦合去耦网络CDN-T4E经过单独校准，完全符合IEC 61000-4-6和CISPR 16-1-2中包含的EMC测试要求。
技术参数
测试标准 | IEC / EN 61000-4-6 |
应用 | Two unscreened, balanced pair |
频率范围 | 150 kHz to 230 MHz |
射频输入电压 | 40 V (Max) |
射频输入连接器 | 50 Ω BNC (Female) |
额定电压 | 124 V AC / 125 V DC (Line to Ground) |
额定电流 | 2 Amps (Max) |
AE和EUT连接 | RJ 45 |
共模阻抗 | 150 kHz - 26 MHz: 150Ω ± 20Ω 26 MHz - 80 MHz: 150Ω + 60Ω / – 45Ω 80 MHz - 230 MHz: 150Ω + 60Ω / – 60Ω |
分压系数 | 9.5 dB +4 / -1 |
共模干扰的去耦 | 150 KHz ≥ 45dB (RF/AE) 500 KHz ≥ 50dB (RF/AE) 230 MHz ≥ 50dB (RF/AE) |
重量 | 2.3 kg |
参数图表
