2维分光辐射度计

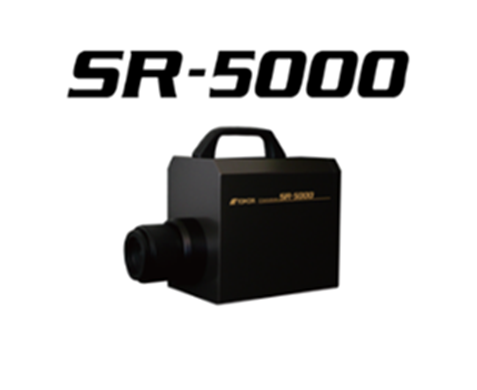

SR-5000
产品概要
2维分光辐射度计SR-5000,是一款具有与点测量分光辐射度计同等性能的,能够进行面测量的2维分光辐射度计产品。采用了符合溯源体系的光源对仪器进行出厂校正,从而保证了高精度的亮度与色度精度。
在日新月异的显示器行业内,基于超高精标准UHDTV(4K,8K)的色域规格BT.2020,其色域大幅扩展。为涵盖这种扩展了的色域,搭载激光的显示器、OLED显示器被普遍开发。为满足行业内针对这类设备的高精度测试仪器的需求,拓普康利用公司独有的高超光谱技术,全新开发了SR-5000分光光谱型面测量产品。
特征
■采用1nm为单位的分光测光方式,从而完美实现了高精度并丰富的显示功能。
■能够进行1376×1024像素的光谱分析,从而可以应用于众多领域。
■对分光光谱进行分析,从而能够应用于众多领域。
■直接溯源至国家(指日本-译者注)标准体系,能够进行高精度的亮度与色度测定。
主要用途
▲ LCD及相关部件材料、OLED等的亮度・色度MURA、分光光谱评价。
▲ 汽车仪表、内外照明的发光分布特性、分光光谱评价。
▲ LED照明、OLED照明发光部的亮度与色度MURA、分光光谱评价。
▲ 涂料的色彩MURA(浓度)的可视化评价
▲ 医疗领域的解析与应用
主要参数规格
光亮接收 | 140万像素 CCD图像传感器 |
对物镜 | 标准:f=32mm 标准+广角辅助镜:f=24mm(*1) |
有效像素数量 | 1376×1024 |
数据位 | 14bit |
测定范围 | 0.5~5,000,000cd/m2 |
测定波长范围 | 380~780nm |
波长精度 | ±0.5nm *Hg亮线 |
光谱波宽 | 7nm (半波宽) |
波长分辨率 | 1nm |
直线性 | 亮度:±2%(*2,*3) 色度(x,y):±0.002 (对于标准A光源)(*2,*3,*6) |
重复精度 | 亮度:0.5%(*2,*4) 色度:0.002 : 0.5~1cd/m2 0.001 : 1cd/m2以上(*2,*5) |
测定时间 | 65秒~ |
界面 | USB3.0/外部触发 |
电源 | AC100~240V(50/60Hz) 专用AC电源适配器 |
功率 | 约20W |
使用条件 | 5~35℃、85%R.H.以下(无凝露) |
外形尺寸(不含突起部分) | 标准:W162×H202×D373mm 广角:W162×H202×D407mm |
重量 | 约5.5kg |
