线路阻抗稳定网络
LI-125C
说明
▲ LI-125C线路阻抗稳定网络（LISN）提供了必要的测量平台，用于执行全球大多数商业产品标准所要求的电力线传导排放合规性测试。
▲ LI-125C符合CISPR 16-1-2和ANSI C63.4。
▲ LISN提供定义的稳定阻抗，并将EUT与电源影响隔离，从而提供准确和可重复的结果。
▲ LI-125C包括一对单独容纳的单导体网络，将与单相、两相或直流电力系统中的每个载流导体串联安装。第二对LI-125C可用于容纳三相电力系统（星形或三角形配置）。
▲ LI-125C在电源（电源输入）和EUT（电源输出）端口配备了Superior Electric SUPERCON®屏蔽插座。包括用于连接到电源和EUT接线的匹配颜色编码插头。
▲ 此LISN使用空心电感器来防止饱和和磁导率变化。LI-125C的安装板未上漆，以便于在安装时连接到接地，这是由于高漏电流而造成的。
技术参数
依据标准 | CISPR 16-1-2 / ANSI C63.4 |
频率范围 | 150 kHz to 30 MHz |
射频连接器 | 50Ω N-type (female) |
电流额定值 | 25 Amperes(AC), 17 Amperes(DC) |
额定电压 | 270 VAC (Line to Ground) 50-60 Hz, 380 VDC |
电感器 | 50 μH (air-core) |
尺寸（每个网络） | 33 x 17.7 x 17.7 cm |
重量（每个网络） | 2.7 kg |
插入损耗 | < 0.5 dB (150 kHz to 30 MHz) |
隔离 | > 40 dB (150 kHz to 30 MHz) |

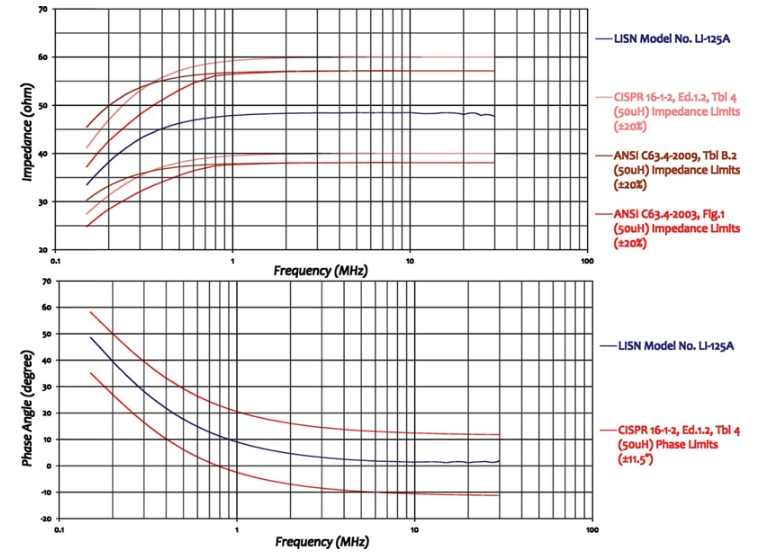

参数图表
