线路阻抗稳定网络 LI-150C

线路阻抗稳定网络 LI-150C

  • 产品名称:线路阻抗稳定网络 LI-150C
  • 所属分类:LISN人工网络
  • 在线预订

下载

  • 产品概述

线路阻抗稳定网络

LI-150C

说明

▲ 该线路阻抗稳定网络(LISN)提供了必要的测量平台,用于执行全球大多数商业产品标准所要求的电力线传导排放合规性测试。

▲ LI-150C符合CISPR 16-1-2和ANSI C63.4。

▲ LISN提供定义的稳定阻抗,并将EUT与电源影响隔离,从而提供准确和可重复的结果。

▲ LI-150C包括一对单独容纳的单导体网络,将与单相、两相或直流电力系统中的每个载流导体串联安装。第二对LI-150C可用于容纳三相电力系统(星形或三角形配置)。LI-150C在电源(电源输入)和EUT(电源输出)端口配备了Superior Electric SUPERCON®屏蔽插座。包括用于连接到电源和EUT接线的匹配颜色编码插头。

▲ 此LISN使用空心电感器来防止饱和和磁导率变化。LI-150C的安装板未涂漆,以便于在安装过程中连接到接地,由于漏电流高,这一点至关重要。

技术参数

依据标准

CISPR   16-1-2 / ANSI C63.4

频率范围

150 kHz to   30 MHz

射频连接器

50Ω N-type   (female)

电流额定值

50 Amperes(AC), 35 Amperes(DC)

额定电压

270 VAC   (Line to Ground) 50-60 Hz, 380 VDC

电感器

50 μH   (air-core)

尺寸(每个网络)

38 x 25.4   x 25.4 cm

重量(每个网络)

6.3 kg

插入损耗

< 0.5 dB   (150 kHz to 30 MHz)

隔离

> 40 dB   (150 kHz to 30 MHz)

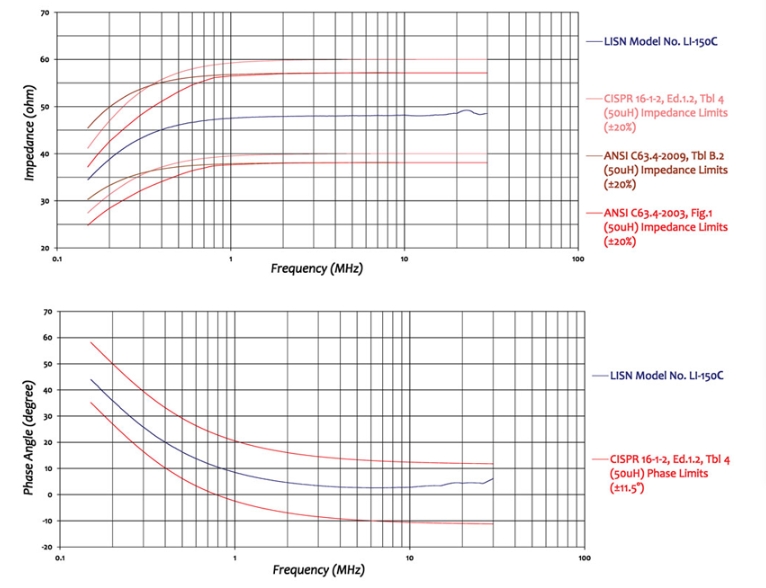

参数图表
